smt錫膏印刷質量標準及不良原因與對策

判斷smt錫膏印刷質量標準從如下幾點進行判斷

1）錫膏印刷的位置

錫膏印刷位置也叫錫膏印刷是否偏移，錫膏偏移焊盤或者焊盤上只覆蓋了一半錫膏等等，這種是錫膏印刷不良之一

2）錫膏印刷量

錫膏印刷量就是判斷錫膏印刷的厚度，錫膏印刷可能出現量少，也有可能出現錫膏太厚，都是錫膏印刷量不良

3）錫膏印刷平整度

錫膏印刷平整度表示錫膏印刷在pcb焊盤上是否連續，塌陷，拉尖等

錫膏印刷不好，會造成PCB焊盤少錫，多錫、連錫，出現以上這類品質不良，會造成焊錫短路與空焊問題

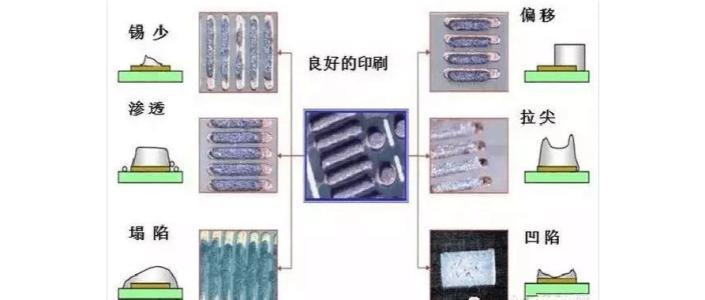

上圖為常見錫膏印刷不良

smt錫膏印刷不良及對策

1）刮刀印刷

刮刀角度，速度，壓力都會造成錫膏印刷不良，刮刀刮錫膏角度一般設置45-60度之間，刮刀壓力會影響錫膏印刷的量，壓力越大，錫膏量越少，因?yàn)閴毫Υ?，把鋼網頂住造成與pcb之間的縫隙變小，壓力小則反之，刮刀速度一般設定在20-80mm/s之間，錫膏流動性越好，刮刀速度應調快，否則更容易滲流。

2）鋼網開孔與定位

鋼網是影響錫膏印刷不良的重要印刷，目前鋼網通常采取激光開網，開孔小輝造成滲漏難，開孔大則造成下滲過大，因此鋼網制作一定要核對Gerber文件，精細制作，使用前要嚴格檢查，另外鋼網清潔也要定期，否則孔內壁殘留錫膏，影響錫膏的印刷量。

3）電路板問題

有些電路板在使用時會發生微變形，pcb尺寸小，焊盤更小，容易造成錫膏印刷不均勻，在使用前該烘烤就要對pcb進行烘烤

4）錫膏問題

錫膏流動性，黏性都會造成錫膏印刷不良，錫膏使用要遵循錫膏存儲、回溫，攪拌規章，讓錫膏充分?jǐn)噭?，用棍子挑起錫膏，錫膏不斷流則可以。
