smt貼片拼板和留板邊的目的和意義

smt貼片拼板和留板邊是smt加工常見的現象，其主要目的和意義就是提高生產效率以及提高pcb板材利用率

提升生產效率

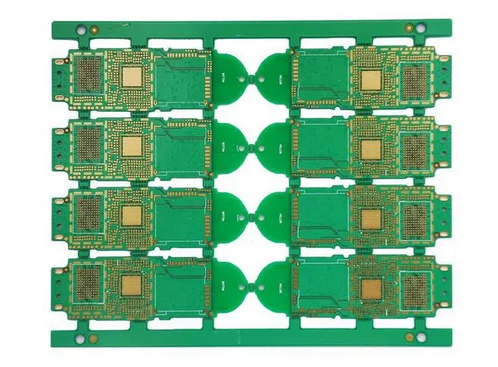

smt產線經常會拼板生產，比如常見的四合一、八合一、十六合一等等，就是將多塊小板合并在一塊大板上面進行錫膏印刷、spi檢測、貼裝元件、焊接等等工藝；多少拼主要依據本身單板的尺寸大小和工藝復雜程度決定，比如電腦主板或者工控板可能比較大，就單獨一塊板而不需要拼板，如果是一些智能穿戴類的小板，那么就可以進行八合一或者十六合一的拼板來生產，單次加工多片板子，這樣可以大大的提升生產效率（但是要注意的是，如果多拼板，那么可能需要頂針或者治具來承托，否則板子大，中間部分會有略微的下沉而導致品質不良）。

優化產線生產平衡率

產線平衡率是指設備與設備之間的等待工作時長，比如錫膏印刷完后是spi檢測，然后再是貼片和焊接，如果錫膏印刷一塊板子需要10秒，而貼裝元件需要30秒，那么中間是有個設備工作時間等待差，這樣勢必會浪費某個工序的設備生產效率，因此拼板生產也可以優化smt產線各工序的生產效率平衡，降低和改善工序之間的堆積和空等現象，讓每道工序設備完全發揮效率

提升pcb板材利用率

電子產品的pcb設計都呈現不規則形狀，比如L型、圓形、橢圓形、三角形等等各類形狀，做二合一就會浪費，做四合一就可以提高PCB板材利用率，降低PCB板材廢料，間接降低生產成本

smt留板邊設計的目的意義

1）留板邊的設計主要用途在于輔佐PCBA生產，因現在smt產線都是自動化設備，pcb板子傳送都是靠皮帶和鏈條，留板邊就是給smt產線的皮帶和鏈條運輸板子使用

2）此外，smt后續的ICT等測試定位板子，避免避免針床與測試點跑位，?作為SMT產線感應器偵測電路板位置之用
