設計完成后的PCB電路板上SMT生產線進行貼片，SMT貼片加工廠會根據各個pcb電路板的加工要求規定其合適的尺寸，如果尺寸不合適的電路板上生產線，上面固定電路板的工裝就無法固定。如果電路板本身尺寸就很小，就需給電路板進行貼板。

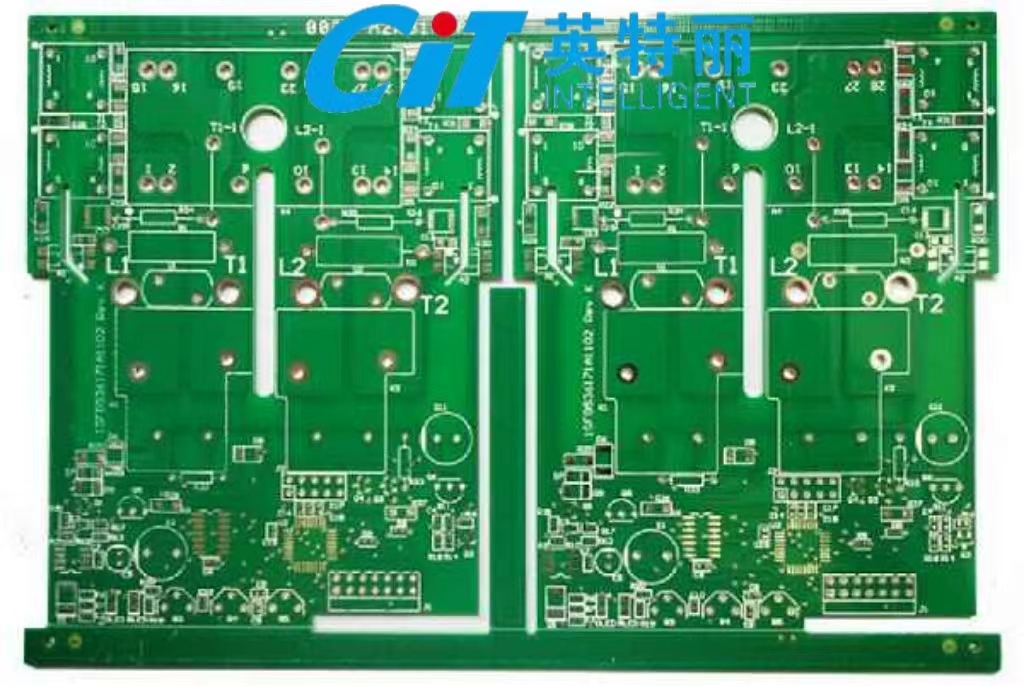

拼板就是把單個的電路板拼成一整塊，無論對高速貼片機還是波峰焊來說，拼板都是利大于弊的。

那么拼板有哪些流程呢？下面四川英特麗就給大家介紹一下。

假設：現在生產的電路板為4*3拼板，那么可以按照如下步驟進行設置：

1、按照之前的步驟，吸嘴排序之后，需要將余下的電路板陣列化，陣列設置在“基板”選項卡界面，首先輸入拼板的“X數量”和“Y數量”。

2、然后單擊“設置陣列點”按鈕，進行陣列標志點的設置。要注意一一對應關系，通過移動X、Y軸，分別找到對應的四個點，確認無誤后單擊“保存”按鈕進行保存。

3、返回到“貼裝”選項卡界面，全選所有元件，單擊“添加陣列”按鈕，添加完畢之后，單擊“保存”按鈕。

以上是最常見的PCB拼板編程設定，但在實際情況下需根據客戶的生產設備的實際加工能力來評估。
